Csúszógyűrűk védelme: Nagy emelőmagasságú zagyszivattyúk belső nyomáscsökkentése

A Tsurumi több mint hat évtizede gyártja a legmagasabb minőségű zagyszivattyúkat, a szivattyúszakmában a megbízhatósággal és hosszú élettartammal azonosítják a japán gyártót. Elismeréseit elsősorban az alkalmazott mérnöki megoldásoknak, a műszaki tartalomnak és a kiemelkedő szintű anyaghasználatnak köszönhetik. Ebben a cikkben a nagynyomású Tsurumi zagyszivattyúk egyik műszaki megoldását mutatjuk be, amelyek segítségével egyszerűen, de mégis hatékonyan képesek a szivattyúházban felépített nyomást a csúszógyűrű elől elvezetni.

A labirint gyűrű: zagyszivattyúk egyszerű és megbízható nyomáscsökkentése

A 5,5 kW-nál nagyobb KTZ és 15 kW-nál nagyobb LH szivattyúk belső nyomáscsökkentését egy a szivattyúházba rögzített labirint gyűrű és a tengellyel együtt forgó kopóhüvely végzi.

A labirint gyűrű egy speciális tömítőelem, ami az érintkezés nélküli tömítések csoportjába tartozik, az úgynevezett "labirint hatást" alkalmazza. A gyűrű több egymást követő szűk rést tartalmaz, amelyek akadályozzák a folyadékok nagy arányú kiáramlását, mert a nagy sebességű kiáramláskor a labirintus falainak ütközve mozgási energiát veszít a közeg. A jelenségnek köszönhetően a folyadék nyomása csökken, egy része visszaszivárog a szivattyútérbe és csak kis mennyiség folyik át a tömítésen.

A Tsurumi zagyszivattyúkba épített innovatív labirint gyűrű védi a csúszógyűrűs tömítést a kopástól és a túlzott nyomásterheléstől. A gyűrű által képzett réseken a szivattyúházban fellépő nagy nyomás esetén a folyadék nyomáscsökkentve távozik a szivattyúból, ezáltal mérsékelve a csúszógyűrűs tömítésre ható üzemi nyomást, illetve elvezeti a koptató részecskéket a tengelytömítéstől.

A bemutatott labirint gyűrű 7,5 kW vagy nagyobb motorteljesítményű KTZ Tsurumi szivattyúkban alapfelszereltség, mert ezek a modellek képesek akár a csúszógyűrűs tömítés határértékénél nagyobb nyomás felépítésére is. A KTZ modelleken felül a nyomáscsökkentő labirint gyűrű az összes LH és LH-W modellben is megtalálható.

A 15kW-nál nagyobb motorméretű LH modellekben a labirint gyűrűn átfolyó vízmennyiség nem áramlik ki a szivattyúból, hanem belső csatornákon keresztül a szívókosárba kerül visszavezetésre.

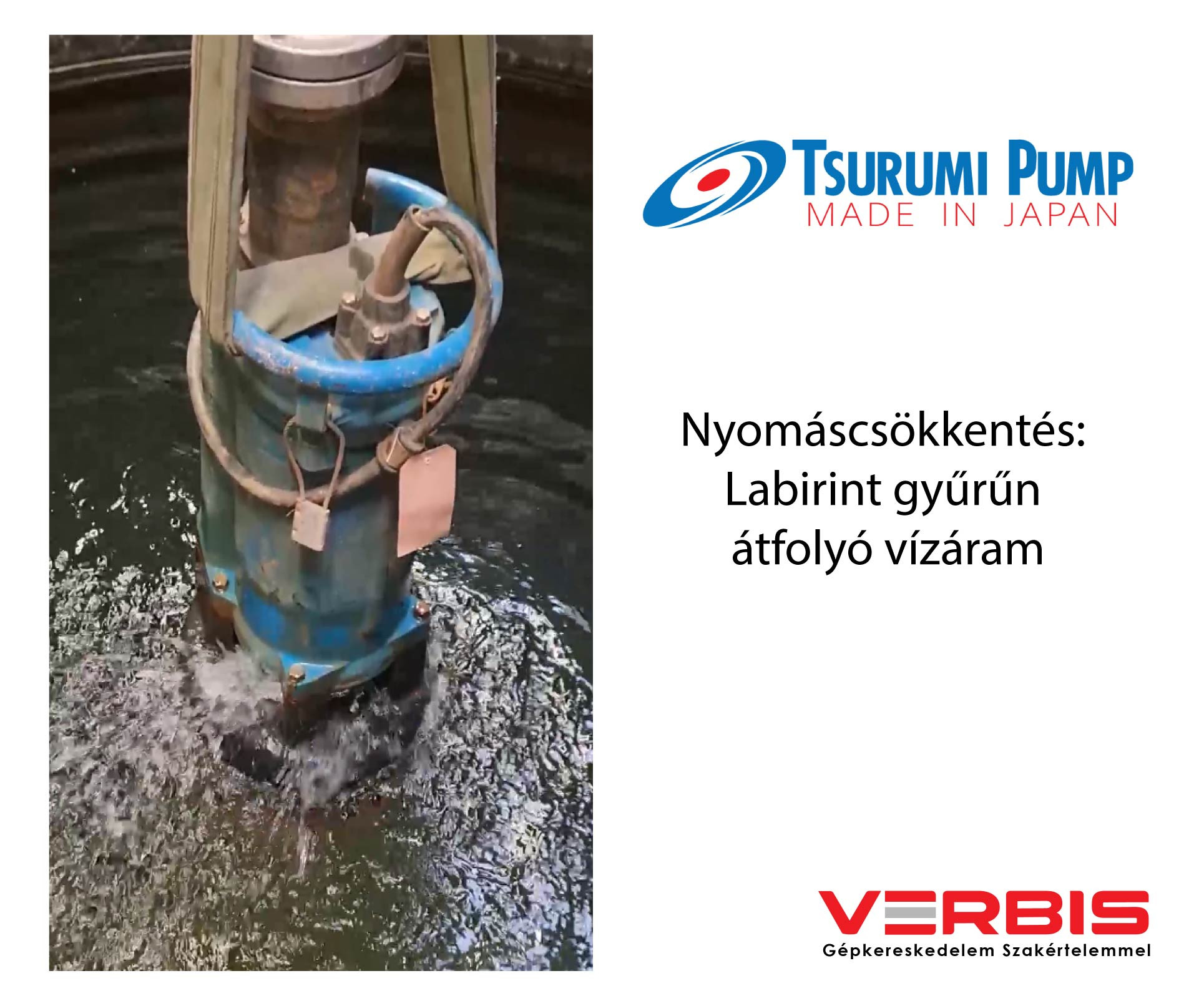

Fontos kiemelni, hogy a nyomáscsökkentés során átfolyó vízmennyiség a teljes vízáramhoz képest rendkívül kis arányt képvisel de a szivattyúkhoz tartozó jelleggörbe rajzolásakor a japán mérnökök ezt a kis mennyiséget is számításba vették.

A Tsurumi zagyszivattyúk hosszú élettartama és alacsony karbantartási igénye

A Tsurumi zagyszivattyúk nemcsak a labirint gyűrűvel való nyomáscsökkentés miatt kiemelkedőek, hanem azért is, mert kiváló minőségű anyagokból készülnek, és a tervezésük során nagy hangsúlyt fektetnek a tartósságra és a megbízhatóságra. A labirint gyűrű alkalmazása nemcsak a csúszógyűrű védelmét szolgálja, hanem hozzájárul a szivattyú hosszú élettartamához is, mivel csökkenti a csúszógyűrű kopását és a mechanikai igénybevételt. Emellett a kialakításnak köszönhetően a szivattyúk alacsony karbantartási igénnyel működnek, ami jelentős költségmegtakarítást eredményez a felhasználók számára.

Összefoglalás

A Tsurumi szivattyúk több évtizedes tapasztalata és innovatív mérnöki megoldásai révén kiemelkedő megbízhatóságot és hosszú élettartamot kínálnak. A cikkben bemutatott labirint gyűrű technológia egy példa arra, hogyan kombinálja a Tsurumi az egyszerűséget a hatékonysággal. Ez a megoldás a szivattyúházban felépülő nyomást csökkenti, védi a csúszógyűrűs tömítést a kopástól és a túlzott nyomásterheléstől, valamint hozzájárul a szivattyúk hosszú élettartamához és alacsony karbantartási igényéhez. A labirint gyűrű különösen a nagy teljesítményű KTZ és LH szivattyúkban bizonyítja hatékonyságát, ahol a magas nyomás ellenére is biztosítja a megbízható működést. A Tsurumi szivattyúk így nemcsak a legmagasabb műszaki színvonalat képviselik, hanem a felhasználók számára is hosszú távú megbízhatóságot és költséghatékonyságot kínálnak.
