Tsurumi TRN mélylevegőztetők

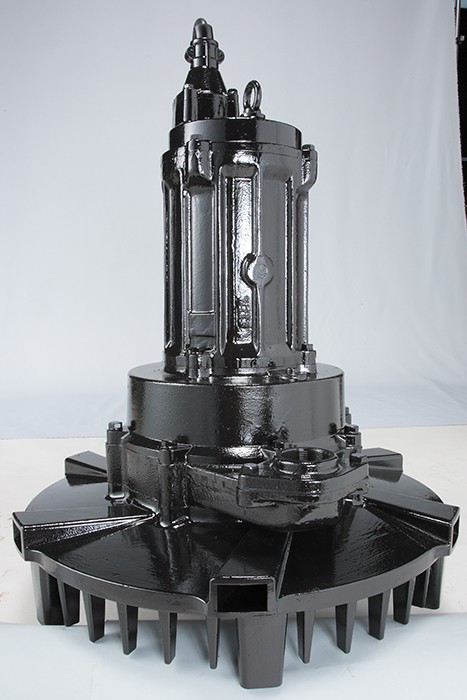

Tsurumi 100TRN424
24 kW-os mélylevegőztető, 6,3 m átmérőjű primer levegőztetési zónával
- Motorteljesítmény
- 24 kW
- Kifolyócső átmérő
- 100 mm
- Tápfeszültség
- 400 V
- Tömeg
- 460,0 kg
- Szivattyúzható folyadék
- Ipari szennyvíz, kommunális szennyvíz, élelmiszeripari szennyvíz
- Kábelhossz
- 20 m
- Járókerék típus
- vortex
- Fordulatszám
- 1450 ford./perc
Letölthető dokumentumok

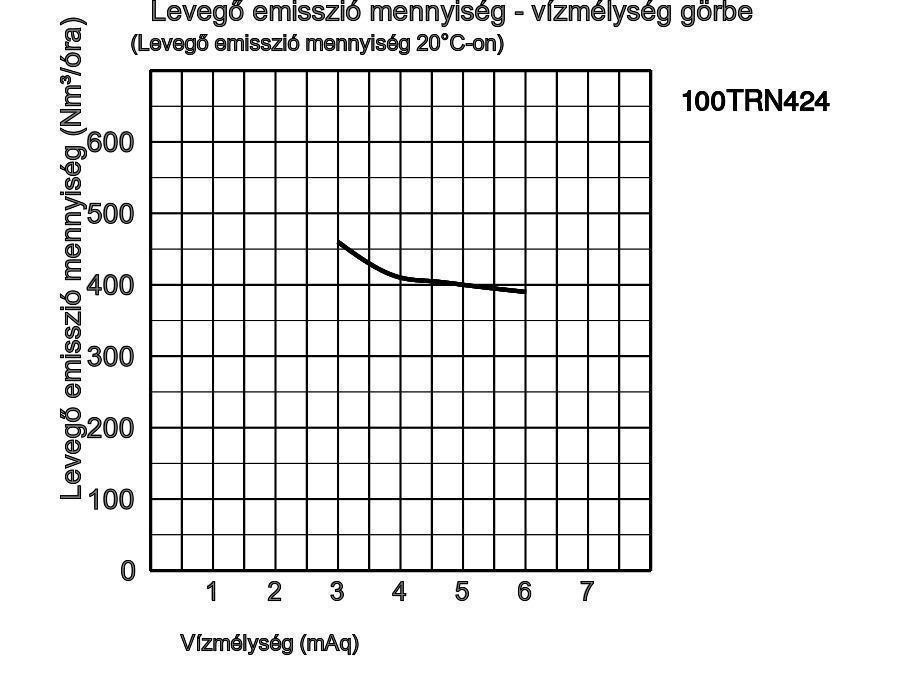

Jelleggörbe
Bejuttatott légmennyiség (Nm3/h) a telepítési mélység (mAq) függvényében:
Levegőztetési zónák
Modell | 100TRN424 |
Max. telepítési mélység | 6,0 m |
Főáram átmérője | 6,3 m |
Mellékáram átmérője kör alakú tartályban | 14,5 m |
Mellékáram átmérője négyzet alakú tartályban | 13,0 m |
Méretek, jellemzők
W1: Minimális vízszintmagasság
Modell | A | A1 | B | D | D1 | H | W1 | SA | SB | SC |
|---|---|---|---|---|---|---|---|---|---|---|
100TRN424 | 980 | 385 | 417 | 1000 | 230 | 1225 | 272 | 345 | 256 | 760 |
Ajánlott folyadéktípus: | Kommunális szennyvíz, élelmiszeripari szennyvíz |
Folyadék hőmérséklet: | 0-40 °C |
Járókerék: | Örvénykamrás |
Tengelytömítés: | Dupla mechanikus tömítés |
Csapágyak: | Zárt golyóscsapágy |
Járókerék anyaga: | Rozsdamentes acél |
Szívótárcsa anyaga: | Rozsdamentes acél |
Vezetőszárny anyaga: | Rozsdamentes acél |
Légbevezető: | Szürke acélöntvény |
Tengelytömítés: | Szilikon-karbid olajfürdőben |
Motortípus: | 2 pólusú indukciós |
Motorvédelem: | Hőfokkapcsoló |
Szigetelés: | F szigetelési osztály |
Kenés: | Turbinaolaj (ISO VG32) |
Ház anyaga: | Szürke acélöntvény |
Tengely anyaga: | Rozsdamentes acél |
Kábel anyaga: | Gumi, H07RN-F |
