Tsurumi KRS szivattyúk

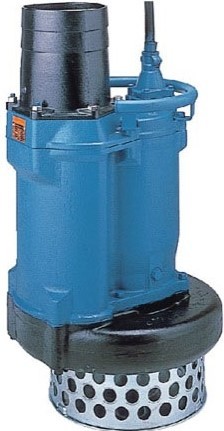

Tsurumi KRS-43

  • szörcsögő üzemmód megengedett
  • kopásálló anyagok
  • speciálisan szigetelt kábelcsatlakozás
  • többszörös beázás elleni védelem
  • robosztus kialakítás
  • szárazonfutás megengedett
  • hosszú élettartam

Műszaki adatok, leírás

Motorteljesítmény: 3 kW
Kifolyócső átmérő: 100 mm
Tápfeszültség: 400 V
Max. emelési magasság: 14,8 m
Max. szállítás: 1820 liter/perc
Tömeg: 95 kg
Szivattyúzható folyadék: esővíz, homokos víz, talajvíz, iszapos víz
Kábelhossz: 20 m
Max. szemcseátmérő: 12 mm
Járókerék típus: kopásálló félig-nyitott vortex
Opcionális szintkapcsoló: igen
Krs2 A3 Schlauch

Videók

Krs 43

Tsurumi KRS

Letölthető dokumentumok

Kiegészítők

2" Storz csatlakozó
Storz-csatlakozó
Schlauch Feuerwehr
Tűzoltótömlő
Szivattyúra szerelhető úszókapcsoló
Építőipari szintkapcsoló
Pce Drehknebel
Motorvédő kapcsoló beépített forgásirányjelző LED-del, üzemi áramra beállított motorvédelemmel

Tsurumi KRS széria

Az KRS szivattyúcsalád ipari felhasználásra szánt erősen kopásálló zagyszivattyú ipari felhasználásra. A felhasznált kopásálló anyagoknak, az egyszerű felépítésének, a túlméretezett motornak, az egyszerű szervizelhetőségnek, a japán műszaki megoldásoknak és a robosztus öntvény háznak köszönhetően rendkívül elterjedtek az építőiparban. A centrifugál szivattyúnál nagy átömlési keresztmetszet áll rendelkezésre, ezáltal hatékonyan tudja továbbítani az iszapos, homokos koptató hatású közeget, zagyot, vizet.

A túlméretezett motorok, az olajemelő által biztosított olajkenés és olajhűtés, illetve a szivattyú felépítése biztosítja, hogy a Tsurumi szivattyúk folyamatos üzem esetén is ellenállnak a szárazon futásnak és a szörcsögő üzemmód is megengedett.

  • Kiemelkedő tartósság: A 4-pólusú motor (1450 1/perc) használata egyszerű struktúrát biztosít, ami demonstrálja a kiemelkedő tartósságot és használhatóságot. Az öntött acélból készülő szivattyúház a standard alumíniumházas szivattyúknál hosszabb élettartamot biztosít.

  • Robusztus: A KRS-széria acélöntvény szivattyúi a 4-pólusú motorokkal jól reprezentálják a Tsurumi multifunkciós szivattyúit egyszerű konstrukciójukkal, kiemelkedő tartósságukkal és hatékonyságukkal. A Tsurumi hosszú évek alatt gyűjtött tapasztalata és innovatív technológiája testesedik meg ezen szivattyúk minden alkatrészében, amit a felhasználók bizalma és hűsége bizonyít.

  • Felső kifolyású: a szivattyúzott közeg a duplafalú köpenyen halad keresztül, ezáltal a villanymotort körülvéve hűti azt.

  • Hosszú élettartam, alacsony karbantartási igény: A csúszógyűrűt megelőző védelemmel látták el, a járókerék poliuretán gumiból, a szivattyúház pedig lágyacél öntvényből készül.

  • Tartós szivattyúház: Kopásálló vastag öntvény ház, hosszú élettartam, magas teljesítmény mellett. Mindössze három csavart kell eltávolítani a járókerékhez való hozzáféréshez, ami a karbantartást vagy a szivattyú tisztítását is leegyszerűsíti.

  • Újratervezett motor: A szürkeacélöntvény szivattyúház és krómacél öntvény járókerék használatával a szivattyúk élettartama magasabb a standard alumíniumházas szivattyúkénál.

  • Műgyantás kábelkiöntés: A szivattyú belseje teljesen vízmentes. Minden egyes vezetékszál műgyantával van kiöntve, így kábelsérülés esetén sem kerülhet víz a motorba.

  • Olajemelő mechanizmus: A csúszógyűrűs tömítés csúszófelületei minden helyzetben (függőlegesen, vízszintesen, ferdén, alacsony olajszint esetén) kielégítő olajkenést kapnak, így a szivattyú folyamatosan üzemeltethető száraz, ill. szörcsögő üzemmódban is motorleégés nélkül.

  •  Csúszógyűrűs tömítés: Nem közvetlenül a járókerék alatt helyezkedik el, hanem védve van egy kopóhüvely és egy ajakos tömítés által. Ez a megoldás az alkalmazástól függően legalább fél év – 1 év időtartamig teljesen elzárja a szennyezett folyadék útját a csúszógyűrűhöz.

  •  Zagyvédelem: Védőhüvely és „V” alakú kopógyűrű tartja távol a szennyeződéseket a tengelytől és a csúszógyűrűtől.

  • Egyszerű karbantartás: Hosszú élettartamuk mellett a Tsurumi termékei az egyszerű karbantartás és gyors javíthatóság jegyében vannak tervezve.

    Egyszerű, mégis robosztus felépítésük azt jelenti, hogy alapvető szerszámok (csavarhúzó, villáskulcs) segítségével szétszerelhetőek, valamint ezen műveletek elvégzéséhez csak alapképzésre van szükségük a technikusoknak.

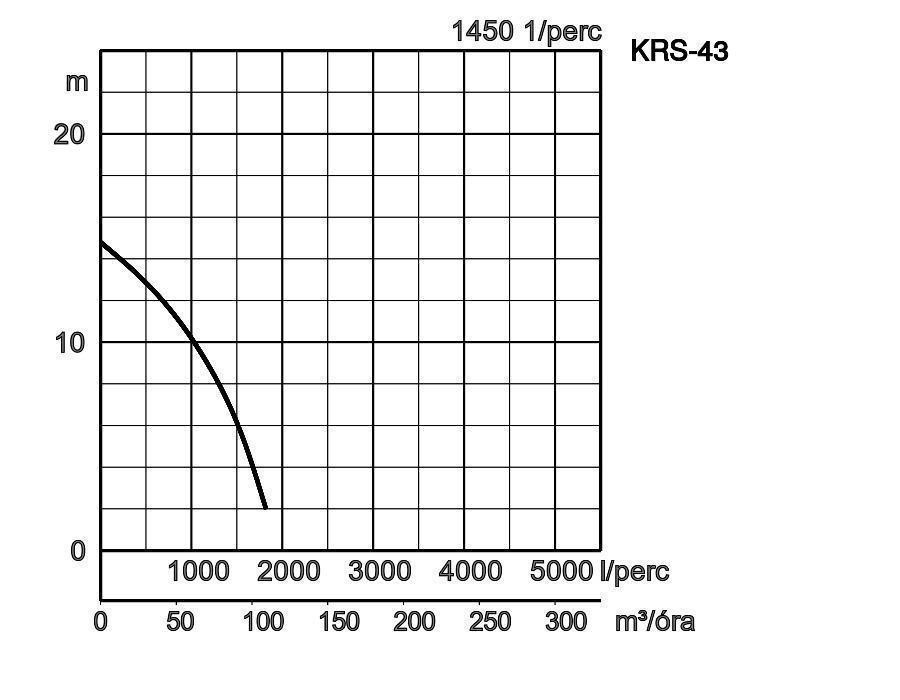

Krs43 Jelleggorbe

Jelleggörbe:

Max. szállítás: 1820 liter/perc

Max. emelési magasság: 14,8 m

Krs Meretek

Méretek mm-ben:

W1: Minimális vízszintmagasság

Modell

A

A1

B

B1

D

H

W1

KRS-43

378

288

723

586

347

651

170

Anyagminőség:

Kifolyócső ø, mm

100, 150, 200,250

Szivattyúzott folyadék

Folyadéktípus

Forrásvíz, esővíz, talajvíz, homokos víz

Hőmérséklet

0-40°C

Szivattyú

Komponensek

Járókerék

Nyitott típusú örvénykamrás járókerék, Zárt típusú örvénykamrás járókerék

Tengely tömítés

Dupla mechanikus tömítés

Csapágyak

Zárt golyóscsapágy

Anyag

Járókerék

Lágyvas öntvény EN-GJS-700-2

Ház

Szürke acél öntvény EN-GJL-200

Szívótárcsa

Szürke acél öntvény EN-GJL-200

Tengely tömítés

Szilikon-karbid olajfürdőben

Motor

Típus, Pólusok

Indukciós motor, 4 pólusú

Motorvédelem (beépített)

Hőfokkapcsoló

Szigetelés

E szigetelési osztály, F szigetelési osztály, B szigetelési osztály

Kenés

Turbinaolaj (ISO VG32)

Fázis / Feszültség

3-fázis / 400V / 50Hz / direkt soros indítás

Anyag

Ház

Szürke acél öntvény EN-GJL-150, Szürke acél öntvény EN-GJL-200

Tengely

Rozsdamentes acél EN-X30Cr13

Kábel

Gumi, H07RN-F, Gumi, NSSHÖU

Kifolyócső csatlakozás

Menetes csővég, Csőcsatlakozás
