Tsurumi LH33.0

A Tsurumi LH33.0 3 kW teljesítményű háromfázisú nagy emelési magasságú szivattyú 3" nyomócsonkkal. Szennyezett vízhez, ipari felhasználásra, bányaüzembe.

  • szörcsögő üzemmód megengedett
  • kopásálló anyagok
  • speciálisan szigetelt kábelcsatlakozás
  • többszörös beázás elleni védelem
  • robosztus kialakítás
  • szárazonfutás megengedett
  • hosszú élettartam
Motorteljesítmény
3 kW
Kifolyócső átmérő
80 mm
Tápfeszültség
400 V
Max. emelési magasság
18 m
Max. szállítás
1000 liter/perc
Tömeg
42 kg
Szivattyúzható folyadék
esővíz, homokos víz, talajvíz, gyengén iszapos víz
Kábelhossz
20 m
Max. szemcseátmérő
6 mm
Járókerék típus
kopásálló félig-nyitott vortex

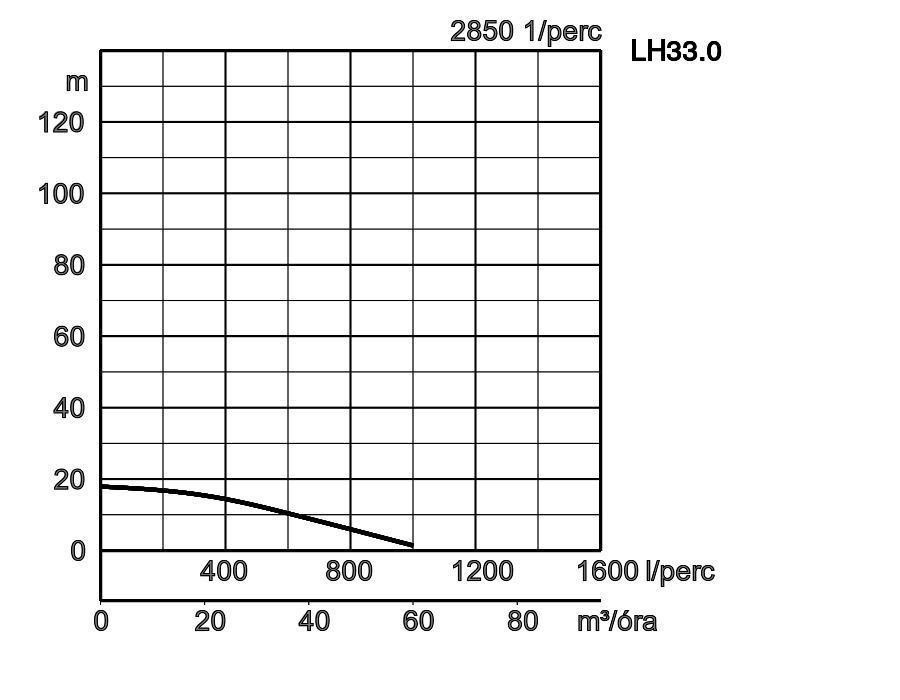

Lhw33 Jelleggorbe

Tsurumi LH-W széria, nagy emelési magasságú zagyszivattyú

A Tsurumi LH-W szivattyúcsaládba nagy emelési magasságú, nagy víznyomásnak is ellenálló (30m) zagyszivattyúk tartoznak .A két-fokozatú járókeréknek köszönhetően kiemelkedően nagy nyomást képesek létrehozni, magas fokú hatékonysággal és kopásállósággal vegyítve.

A felhasznált kopásálló anyagoknak, az egyszerű felépítésének, a túlméretezett motornak, az egyszerű szervizelhetőségnek, a japán műszaki megoldásoknak és a robosztus öntvény háznak köszönhetően rendkívül elterjedtek az építőiparban. A centrifugál szivattyúnál nagy átömlési keresztmetszet áll rendelkezésre, ezáltal hatékonyan tudja továbbítani az iszapos, homokos koptató hatású közeget, zagyot, vizet.

A túlméretezett motorok, az olajemelő által biztosított olajkenés és olajhűtés, illetve a szivattyú felépítése biztosítja, hogy a Tsurumi szivattyúk folyamatos üzem esetén is ellenállnak a szárazon futásnak és a szörcsögő üzemmód is megengedett.

  • Felső kifolyású: a szivattyúzott közeg a duplafalú köpenyen halad keresztül, ezáltal a villanymotort körülvéve hűti azt.

  • Hosszú élettartam, alacsony karbantartási igény: A csúszógyűrűt megelőző védelemmel látták el, a járókerék poliuretán gumiból, a szivattyúház pedig lágyacél öntvényből készül.

  • Tartós szivattyúház: Kopásálló vastag öntvény ház, hosszú élettartam, magas teljesítmény mellett. Mindössze három csavart kell eltávolítani a járókerékhez való hozzáféréshez, ami a karbantartást vagy a szivattyú tisztítását is leegyszerűsíti.

  • Újratervezett motor: A szürkeacélöntvény szivattyúház és krómacél öntvény járókerék használatával a szivattyúk élettartama magasabb a standard alumíniumházas szivattyúkénál.

  • Műgyantás kábelkiöntés: A szivattyú belseje teljesen vízmentes. Minden egyes vezetékszál műgyantával van kiöntve, így kábelsérülés esetén sem kerülhet víz a motorba.

  • Olajemelő mechanizmus: A csúszógyűrűs tömítés csúszófelületei minden helyzetben (függőlegesen, vízszintesen, ferdén, alacsony olajszint esetén) kielégítő olajkenést kapnak, így a szivattyú folyamatosan üzemeltethető száraz, ill. szörcsögő üzemmódban is motorleégés nélkül.

  •  Csúszógyűrűs tömítés: Nem közvetlenül a járókerék alatt helyezkedik el, hanem védve van egy kopóhüvely és egy ajakos tömítés által. Ez a megoldás az alkalmazástól függően legalább fél év – 1 év időtartamig teljesen elzárja a szennyezett folyadék útját a csúszógyűrűhöz.

  •  Zagyvédelem: Védőhüvely és „V” alakú kopógyűrű tartja távol a szennyeződéseket a tengelytől és a csúszógyűrűtől.

  • Egyszerű karbantartás: Hosszú élettartamuk mellett a Tsurumi termékei az egyszerű karbantartás és gyors javíthatóság jegyében vannak tervezve.

    Egyszerű, mégis robosztus felépítésük azt jelenti, hogy alapvető szerszámok (csavarhúzó, villáskulcs) segítségével szétszerelhetőek, valamint ezen műveletek elvégzéséhez csak alapképzésre van szükségük a technikusoknak.

Jelleggörbe:

Max. szállítás: 1000 liter/perc

Max. emelési magasság: 18 m

Lhw Meretek

Méretek mm-ben:

Modell

d

B

D

D1

W1

LH33.0

80

591

185

-

150

Anyagminőség:

Kifolyócső ø, mm

50, 80, 100

Szivattyúzott folyadék

Folyadéktípus

Forrásvíz, esővíz, talajvíz, homokos víz

Hőmérséklet

0-40°C

Szivattyú

Komponensek

Járókerék

Nyitott típusú örvénykamrás járókerék

Tengely tömítés

Dupla mechanikus tömítés

Csapágyak

Zárt golyóscsapágy

Anyag

Járókerék

Krómacél öntvény

Ház

Szürke acél öntvény EN-GJL-200

Szívótárcsa

Lágyvas öntvény EN-GJS-500-7

Tengely tömítés

Szilikon-karbid olajfürdőben

Motor

Típus, Pólusok

Indukciós motor, 2 pólusú

Motorvédelem (beépített)

Hőfokkapcsoló

Szigetelés

F szigetelési osztály

Kenés

Turbinaolaj (ISO VG32)

Fázis / Feszültség

3-fázis / 400V / 50Hz / direkt soros indítás

Anyag

Ház

Szürke acél öntvény EN-GJL-200

Tengely

Rozsdamentes acél EN-X30Cr13

Kábel

Gumi, H07RN-F

Kifolyócső csatlakozás

Menetes kifolyócső csatlakozás

Kiegészítők

2" Storz csatlakozó
Storz-csatlakozó
Schlauch Feuerwehr
Tűzoltótömlő
Pce Drehknebel
Motorvédő kapcsoló beépített forgásirányjelző LED-del, üzemi áramra beállított motorvédelemmel
