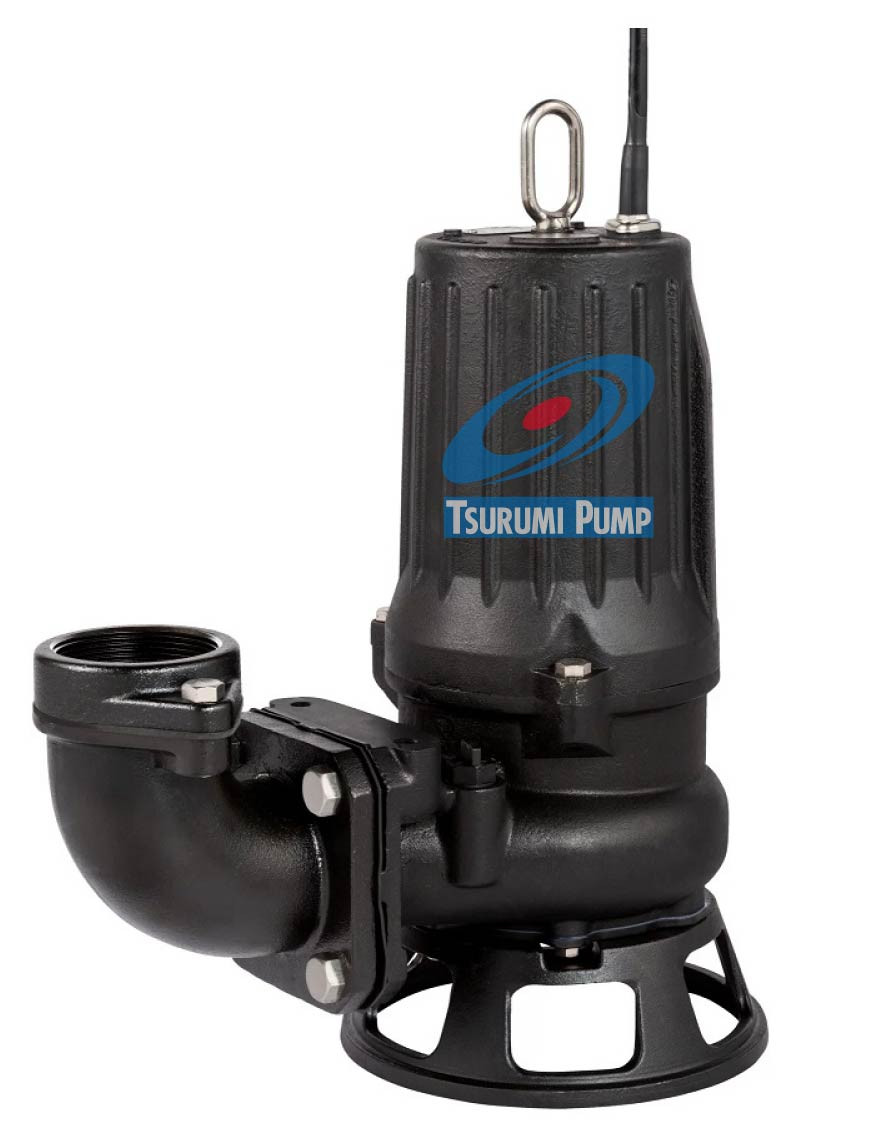

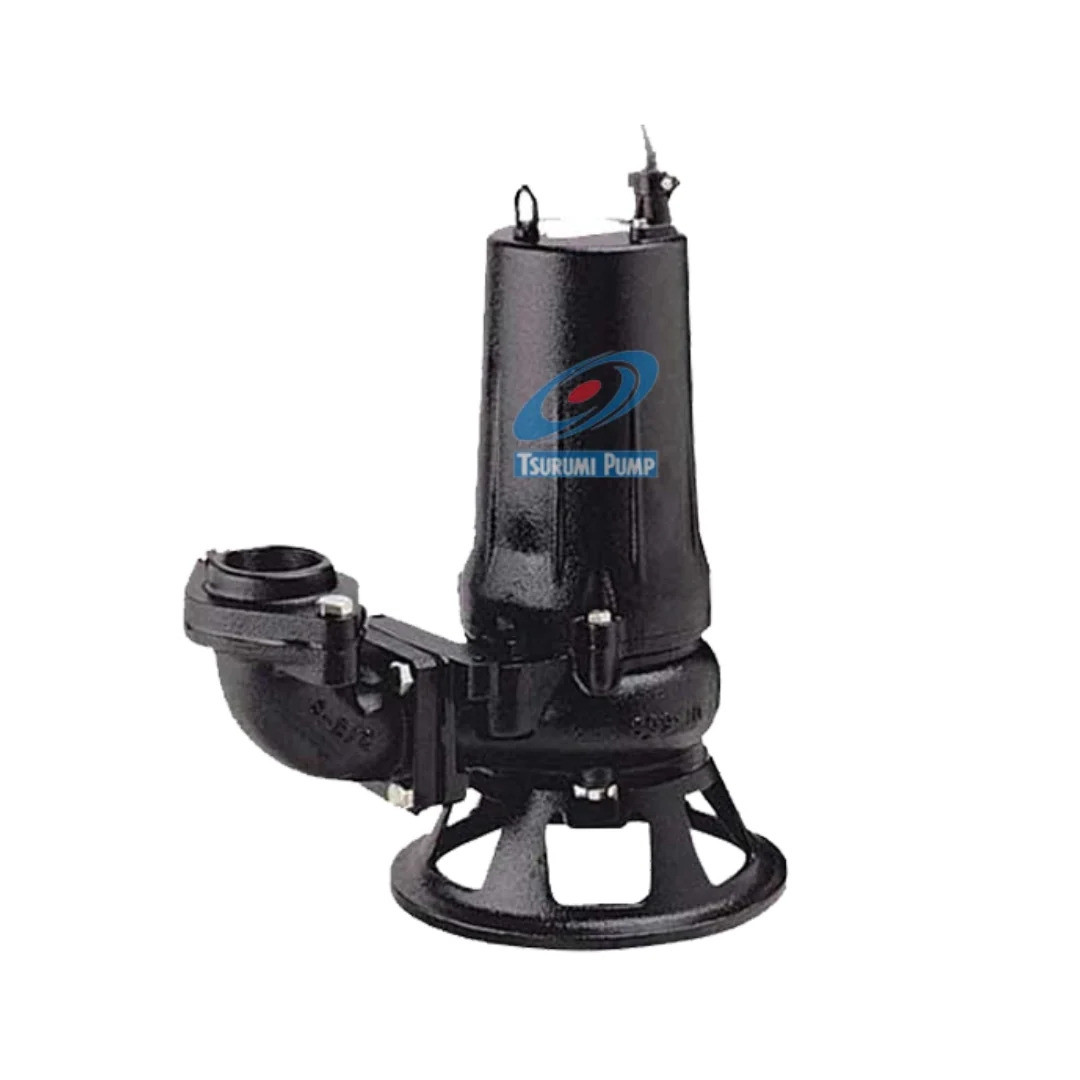

A Tsurumi C-széria egy nehéz igénybevételre tervezett, vágókéses szivattyúcsalád, amelyet kifejezetten szálas anyagokkal terhelt nyers szennyvíz és ipari folyadékok szállítására fejlesztettek ki. A berendezés speciális karbid vágómechanizmusa felvágja a beérkező idegen testeket, így akadálytalan áthaladást biztosít még olyan rendszerekben is, ahol a normál szennyvízszivattyúk gyakran eldugulnak.
A C sorozat legfőbb műszaki jellemzője az egycsatornás járókerék lapátjára forrasztott volfrám-karbid ötvözetű vágóél, amely a fogazott szívófedéllel együttműködve üzemel. Ez a mechanizmus a beérkező szálas anyagokat és nagyméretű szennyeződéseket apró darabokra vágja, lehetővé téve azok akadálytalan és sima áthaladását a hidraulikán és a csőrendszeren. A kialakítás drasztikusan csökkenti a dugulás kockázatát és a karbantartási igényt olyan közegekben, ahol a hoszzú szálas anyagok egyébként eldugítanák a szivattyút.
Műszaki felépítés és anyagminőség
A szivattyú alkatrészei tartós, nehézipari igénybevételre lettek méretezve:
Anyaghasználat: A szivattyúház és a járókerék robusztus szürkeöntvényből (EN-GJL-200) gyártott, a vágóélek pedig rendkívül kemény volfrám-karbid ötvözetből készülnek.
Motorvédelem: Integrált termikus motorvédelem (Circle Thermal vagy 11 kW-nál Miniature Thermal) biztosítja a tekercselés védelmét a túlmelegedéssel szemben.
Tengelytömítés: Olajfürdőben üzemelő, kettős szilícium-karbid (SiC) csúszógyűrűs tömítés garantálja a tömítést.
Indítási módok: A 0,75 kW és 7,5 kW közötti modellek közvetlen (D.O.L.), míg a 11 kW-os (100C411) típus Csillag-Delta indítással rendelkezik.
Karbantartási protokoll: A vágóél ellenőrzése
Hézagbeállítás: A vágási hatékonyság megőrzéséhez időközönként ellenőrizni kell a járókerék vágóéle és a szívófedél közötti távolságot.
Kopóalkatrészek cseréje: A magyarországi raktárkészletből elérhető eredeti Tsurumi barázdált szívótárcsák és vágóéles járókerekek, hogy a szivattyú hosszú távon is megőrizze "dugulásmentes" működési képességét.
Telepítési opciók és motorméreket
A C széria 0,75 kW-tól 11 kW-os teljesítményig érhető el, 50, 80 és 100 mm-es nyomócsonk-átmérővel. Az alkalmazási környezettől és a karbantartási igénytől függően három fő telepítési mód alkalmazható:
Vezetősínes telepítés (talpas könyök készlettel): A rögzített telepítésű kivitelekhez ez a legcélszerűbb megoldás. A rendszer lehetővé teszi, hogy a szivattyút az akna leürítése nélkül, a vezetősínek mentén bármikor a felszínre emeljék. A berendezés saját tömege – amely a 100C411 modellnél eléri a 179 kg-ot – biztosítja a pontos és szivárgásmentes illeszkedést a talpelemhez.
Függesztett (lógatott) kivitel: Ideiglenes telepítés vagy merev csővázas kialakítás esetén alkalmazható megoldás. Ebben az esetben a szivattyú nyomócsonkjára egy 90 fokos könyökidom kerül felszerelésre, amelyhez közvetlenül csatlakozik a nyomóvezeték. Ez a kiépítés egyszerűbb mozgatást tesz lehetővé, ha nincs kiépített vezetősín-rendszer.
Szabadon álló (saját talpon álló) verzió: Olyan esetekben alkalmazható, ahol a szivattyú az akna alján, rögzítés nélkül üzemel. Ehhez a változathoz speciális szivattyútalp szükséges (3,7kW-ig standard felszereltség része), amely biztosítja a berendezés stabilitását és a megfelelő szívási magasságot az akna aljától, megakadályozva a szívótorok közvetlen felülését az aljzatra. A vízszintes irányú nyomócsonk miatt ennél a verziónál is szükséges a 90 fokos könyökidom felszerelése a függőleges csőcsatlakozáshoz.
