Tsurumi CZ szivattyúk

• Tsurumi 100CZ42.2

  Motorteljesítmény

  2,2 kW

  Kifolyócső átmérő

  100 mm

  Tápfeszültség

  400 V

  Max. emelési magasság

  13,5 m

  Max. szállítás

  1500 liter/perc

  Tömeg

  81,0 kg

  Járókerék típus

  Félig nyitott csavarorsós járókerék zárt középponttal

  Bővebben

• Tsurumi 100CZ43.7

  Motorteljesítmény

  3,7 kW

  Kifolyócső átmérő

  100 mm

  Tápfeszültség

  400 V

  Max. emelési magasság

  18 m

  Max. szállítás

  1800 liter/perc

  Tömeg

  92,0 kg

  Járókerék típus

  Félig nyitott csavarorsós járókerék zárt középponttal

  Bővebben

• Tsurumi 100CZ45.5

  Motorteljesítmény

  5,5 kW

  Kifolyócső átmérő

  100 mm

  Tápfeszültség

  400 V

  Max. emelési magasság

  21 m

  Max. szállítás

  2500 liter/perc

  Tömeg

  166,0 kg

  Járókerék típus

  Félig nyitott csavarorsós járókerék zárt középponttal

  Bővebben

• Tsurumi 100CZ47.5

  Motorteljesítmény

  7,5 kW

  Kifolyócső átmérő

  100 mm

  Tápfeszültség

  400 V

  Max. emelési magasság

  24 m

  Max. szállítás

  2800 liter/perc

  Tömeg

  174,0 kg

  Járókerék típus

  Félig nyitott csavarorsós járókerék zárt középponttal

  Bővebben

• Tsurumi 100CZ411

  Motorteljesítmény

  11 kW

  Kifolyócső átmérő

  100 mm

  Tápfeszültség

  400 V

  Max. emelési magasság

  28,5 m

  Max. szállítás

  3500 liter/perc

  Tömeg

  231,0 kg

  Járókerék típus

  Félig nyitott csavarorsós járókerék zárt középponttal

  Bővebben

• Tsurumi 100CZ415

  Motorteljesítmény

  15 kW

  Kifolyócső átmérő

  100 mm

  Tápfeszültség

  400 V

  Max. emelési magasság

  32 m

  Max. szállítás

  4000 liter/perc

  Tömeg

  247,0 kg

  Járókerék típus

  Félig nyitott csavarorsós járókerék zárt középponttal

  Bővebben

Hogyan működik az innovatív ollószerű vágómechanizmus?

A CZ sorozat alapeleme a Tsurumi egyedi, szív alakú szívófedél-kialakítása, amely egy fix vágóéllel rendelkezik. Ez a megoldás a speciális spiráljárókerék két éles lapátjával együttesen egy ollószerű vágási folyamatot hoz létre, amely a beömlő hosszú szálas anyagokat és szilárd testeket nagy hatékonyásggal vágja fel.

• Központi záróelem: A járókerék kialakítása egy integrált központi terelővel rendelkezik, amely megakadályozza az idegen anyagok visszamaradását vagy feltekeredését a járókerék középpontjában, biztosítva a közeg akadálytalan továbbítását.
• Vágási hatékonyság: A spiráljárókerék úgy biztosítja a kimagasló vágási teljesítményt, hogy közben nem rontja a szivattyú hidraulikai hatásfokát.
• Fokozott védelem: A mechanizmus a hagyományos C sorozatú vágókéses szivattyúkhoz képest is jelentősen ellenállóbb a dugulással szemben, köszönhetően az hatékonyabb vágási technológiának és a növelt kopásállóságnak.

Kiemelkedő hatékonyság

A CZ sorozat fejlesztése során a japán mérnökök kiemelt prioritásként kezelték a hidraulikai hatásfok növelését. A négypólusú motor és az innovatív csavarorsós spiráljárókerék kombinációja olyan kiemelkedő hatékonyságot eredményezett, amely a piacon is egyedülálló.

• Energiahatékony méretezés: A kimagasló hidraulikai hatásfok miatt a legtöbb alkalmazási területen elmondható, hogy ugyanazon szállítási jelleggörbe eléréséhez a CZ sorozatból egy motormérettel kisebb modell is elegendő lehet a korábbi technológiákhoz képest.
• Lapos jelleggörbe: Az alacsony fordulatszámnak köszönhetően a szivattyú jelleggörbéje az átlagosnál laposabb, így a berendezés kevésbé érzékeny a nyomóoldali ellenállás (pl. csővezetéki súrlódás) kismértékű ingadozásaira.
• Stabilitás hosszú távon: Ez a karakterisztika hosszú nyomóvezetékek vagy jelentős szintkülönbségek esetén is stabil és kiszámítható vízszállítást biztosít, minimalizálva az munkapontpont elcsúszásából adódó hatásfokromlást.

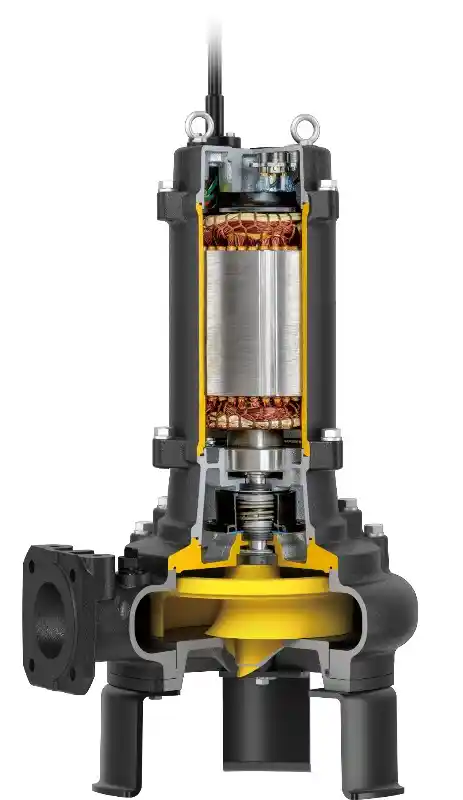

Műszaki felépítés és prémium anyaghasználat

A Tsurumi tervezői a CZ sorozatnál a legellenállóbb anyagokat alkalmazták a szélsőséges igénybevétel miatt:

• Gömbgrafitos öntvény: A járókerék és a szívótárcsa (szívófedél) anyaga gömbgrafitos öntvény (Ductile Iron Casting), amely kiemelkedő ellenállóképességet biztosít a koptató hatású anyagokkal szemben is.
• Nagy indítónyomaték: A négypólusú motor (kb. 1450 ford./perc) kiemelkedő nyomatékkal rendelkezik, ami elengedhetetlen a vágási folyamathoz sűrűbb közegekben is.
• Integrált védelem: A motor védelméről beépített termikus védelem (Circle Thermal vagy 11 kW-tól Miniature Thermal) és olajfürdőben üzemelő kettős SiC csúszógyűrűs tömítés gondoskodik.


Telepítési opciók és motorméretek

A széria 2,2 kW-tól 15 kW teljesítményig érhető el, egységesen 100 mm-es nyomócsonk-átmérővel. A telepítési változatok rugalmasan illeszthetők az igényekhez:

• Vezetősínes telepítés: Talpas könyök készlettel a fix átemelőkbe, amely lehetővé teszi a nehéz, akár 247 kg-os gépek biztonságos emelését.
• Függesztett vagy szabadon álló kivitel: Ideiglenes alkalmazásnál 90 fokos könyökidom és speciális szivattyútalp alkalmazása szükséges a stabilitás és a függőleges csatlakozás érdekében.


Szervizháttér és alkatrészellátás

A CZ sorozat innovatív alkatrészeinek (szív-alakú szívófedél, spiráljárókerék) folyamatos rendelkezésre állását magyarországi raktárkészletünk és szakértő szervizháttér biztosítja. A gyári alkatrészek alkalmazása garantálja, hogy a szivattyú a javítások után is megőrizze egyedülálló vágási és hatékonysági paramétereit.
