Tsurumi KTV2 szivattyúk

Tsurumi KTV2-50

  • szörcsögő üzemmód megengedett
  • kopásálló anyagok
  • speciálisan szigetelt kábelcsatlakozás
  • többszörös beázás elleni védelem
  • robosztus kialakítás
  • szárazonfutás megengedett
  • hosszú élettartam

Műszaki adatok, leírás

Motorteljesítmény: 2 kW
Kifolyócső átmérő: 50 mm
Tápfeszültség: 400 V
Max. emelési magasság: 20 m
Max. szállítás: 420 liter/perc
Tömeg: 25 kg
Szivattyúzható folyadék: esővíz, homokos víz, talajvíz, iszapos víz
Kábelhossz: 20 m
Max. szemcseátmérő: 10 mm
Járókerék típus: kopásálló félig-nyitott vortex
Opcionális szintkapcsoló: igen
P1010089
Raktárról szállítható

Videók

Ktv2 50

Tsurumi KTV2

Tsurumi HSD2.55S zagyszivattyú iszap bentonit keverőlapát

Tsurumi keverőlapátos szivattyúk

Kiegészítők

2" Storz csatlakozó
Storz-csatlakozó
Schlauch Feuerwehr
Tűzoltótömlő
Szivattyúra szerelhető úszókapcsoló
Építőipari szintkapcsoló
Pce Drehknebel
Motorvédő kapcsoló beépített forgásirányjelző LED-del, üzemi áramra beállított motorvédelemmel

Tsurumi KTV2 keverőlapátos zagyszivattyú

Az KTV2 szivattyúmodellek a felhasznált kopásálló anyagoknak, az egyszerű felépítésének, a túlméretezett motornak, az egyszerű szervizelhetőségnek és a japán műszaki megoldásoknak és az alumínium présöntvény ház miatti kis tömegnek köszönhetően rendkívül elterjedtek az építőiparban. A centrifugál szivattyúnál nagy átömlési keresztmetszet áll rendelkezésre, ezáltal hatékonyan tudja továbbítani az iszapos, homokos koptató hatású közeget, zagyot, vizet.

A túlméretezett motorok, az olajemelő által biztosított olajkenés és olajhűtés, illetve a szivattyú felépítése biztosítja, hogy a Tsurumi szivattyúk folyamatos üzem esetén is ellenállnak a szárazon futásnak és a szörcsögő üzemmód is megengedett.

  • Kényszerkeverés: a motor tengelyének végére szerelt keverőlapát kényszerkeveréssel mozgásban tartja a folyadékot az iszap könnyű és hatékony továbbítása érdekében.

  • Felső kifolyású: a szivattyúzott közeg a duplafalú köpenyen halad keresztül, ezáltal a villanymotort körülvéve hűti azt.

  • Hosszú élettartam, alacsony karbantartási igény: A csúszógyűrűt megelőző védelemmel látták el, a járókerék poliuretán gumiból, a szivattyúház pedig lágyacél öntvényből készül.

  • Tartós szivattyúház: Kopásálló vastag öntvény ház, hosszú élettartam, magas teljesítmény mellett. Mindössze három csavart kell eltávolítani a járókerékhez való hozzáféréshez, ami a karbantartást vagy a szivattyú tisztítását is leegyszerűsíti.

  • Újratervezett motor: Alumínium présöntvény motorház, ami kiváló hőátadást eredményez valamint a szivattyú tömegén is csökkent.

  • Műgyantás kábelkiöntés: A szivattyú belseje teljesen vízmentes. Minden egyes vezetékszál műgyantával van kiöntve, így kábelsérülés esetén sem kerülhet víz a motorba.

  • Olajemelő mechanizmus: A csúszógyűrűs tömítés csúszófelületei minden helyzetben (függőlegesen, vízszintesen, ferdén, alacsony olajszint esetén) kielégítő olajkenést kapnak, így a szivattyú folyamatosan üzemeltethető száraz, ill. szörcsögő üzemmódban is motorleégés nélkül.

  •  Csúszógyűrűs tömítés: Nem közvetlenül a járókerék alatt helyezkedik el, hanem védve van egy kopóhüvely és egy ajakos tömítés által. Ez a megoldás az alkalmazástól függően legalább fél év – 1 év időtartamig teljesen elzárja a szennyezett folyadék útját a csúszógyűrűhöz.

  •  Zagyvédelem: Védőhüvely és „V” alakú kopógyűrű tartja távol a szennyeződéseket a tengelytől és a csúszógyűrűtől.

  • Egyszerű karbantartás: Hosszú élettartamuk mellett a Tsurumi termékei az egyszerű karbantartás és gyors javíthatóság jegyében vannak tervezve.

    Egyszerű, mégis robosztus felépítésük azt jelenti, hogy alapvető szerszámok (csavarhúzó, villáskulcs) segítségével szétszerelhetőek, valamint ezen műveletek elvégzéséhez csak alapképzésre van szükségük a technikusoknak.

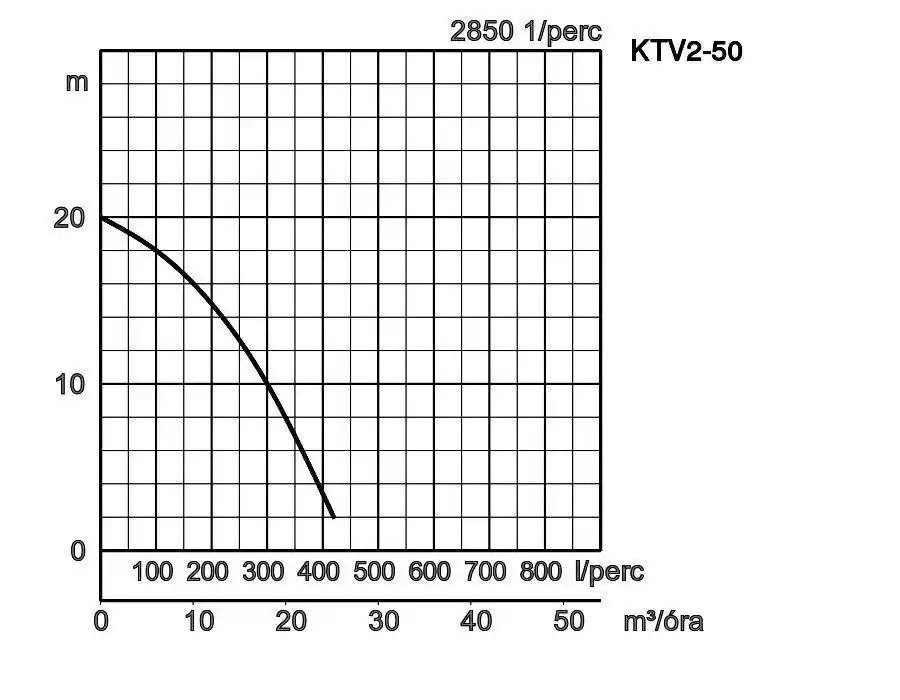

Ktv250 Jelleggorbe

Jelleggörbe

Max. szállítás: 420 liter/perc

Max. emelési magasság: 20 m

Ktv2 Meretek

Méretek mm-ben:

W1: Minimális vízszintmagasság

Modell

A

A1

B

B1

D

H

W1

Modell

KTV2-50

250

192

450

368

250

454

120

KTV2-50

Anyagminőség:

Kifolyócső ø, mm

50, 80

Szivattyúzott folyadék

Folyadéktípus

Iszap, habarcs, sárral szennyezett folyadék

Hőmérséklet

0-40°C

Szivattyú

Komponensek

Járókerék

Örvénykamrás járókerék

Tengely tömítés

Dupla mechanikus tömítés

Csapágyak

Zárt golyóscsapágy

Anyag

Járókerék

Krómacél öntvény

Ház

Szintetikus gumi

Tengely tömítés

Szilikon-karbid olajfürdőben

Motor

Típus, Pólusok

Indukciós motor, 2 pólusú

Motorvédelem (beépített)

Hőfokkapcsoló

Szigetelés

E szigetelési osztály

Kenés

Turbinaolaj (ISO VG32)

Fázis / Feszültség

3-fázis / 400V / 50Hz / direkt soros indítás

Anyag

Ház

Alumínium présöntvény

Tengely

Rozsdamentes acél EN-X6Cr13

Kábel

Gumi, H07RN-F

Kifolyócső csatlakozás

Menetes kifolyócső csatlakozás
