Tsurumi GPN szivattyúk

Tsurumi GPN415

  • szörcsögő üzemmód megengedett
  • kopásálló anyagok
  • speciálisan szigetelt kábelcsatlakozás
  • többszörös beázás elleni védelem
  • robosztus kialakítás
  • szárazonfutás megengedett
  • hosszú élettartam

Műszaki adatok, leírás

Motorteljesítmény: 15 kW
Kifolyócső átmérő: 100 mm
Tápfeszültség: 400 V
Max. emelési magasság: 21,5 m
Max. szállítás: 4110 liter/perc
Tömeg: 220 kg
Szivattyúzható folyadék: esővíz, homokos víz, talajvíz, iszapos víz
Kábelhossz: 20 m
Max. szemcseátmérő: 30 mm
Járókerék típus: kopásálló félig-nyitott vortex
Opcionális szintkapcsoló: igen
Gpn Schlauch

Videók

Tsurumi Krs2 Iszapszivattyu Zagyszivattyu 1

Tsurumi GPN

Gpn Schlauch

Tsurumi GPN

Kiegészítők

2" Storz csatlakozó
Storz-csatlakozó
Schlauch Feuerwehr
Tűzoltótömlő
Szivattyúra szerelhető úszókapcsoló
Építőipari szintkapcsoló
Pce Drehknebel
Motorvédő kapcsoló beépített forgásirányjelző LED-del, üzemi áramra beállított motorvédelemmel

Tsurumi GPN keverőlapátos zagyszivattyú

Zagyszivattyú nehéz üzemi körülményekre. A 4 pólusú motor hosszabb élettartamot és még nagyobb megbízhatóságot garantál.

Az GPN szivattyúmodellek a felhasznált kopásálló anyagoknak, az egyszerű felépítésének, a túlméretezett motornak, az egyszerű szervizelhetőségnek és a japán műszaki megoldásoknak köszönhetően rendkívül elterjedtek az építőiparban. A centrifugál szivattyúnál nagy átömlési keresztmetszet áll rendelkezésre, ezáltal hatékonyan tudja továbbítani az iszapos, homokos koptató hatású közeget, zagyot, vizet.

A túlméretezett motorok, az olajemelő által biztosított olajkenés és olajhűtés, illetve a szivattyú felépítése biztosítja, hogy a Tsurumi szivattyúk folyamatos üzem esetén is ellenállnak a szárazon futásnak és a szörcsögő üzemmód is megengedett.

  • Kényszerkeverés: a motor tengelyének végére szerelt keverőlapát kényszerkeveréssel mozgásban tartja a folyadékot az iszap könnyű és hatékony továbbítása érdekében.

  • Oldalsó kifolyású A centrifugál szivattyúnál nagy átömlési keresztmetszet áll rendelkezésre, ezáltal hatékonyan tudja továbbítani az iszapos, homokos koptató hatású közeget, zagyot, vizet.

  • Hosszú élettartam, alacsony karbantartási igény: A csúszógyűrűt megelőző védelemmel látták el, a járókerék poliuretán gumiból, a szivattyúház pedig lágyacél öntvényből készül.

  • Tartós szivattyúház: Kopásálló vastag öntvény ház, hosszú élettartam, magas teljesítmény mellett. Mindössze három csavart kell eltávolítani a járókerékhez való hozzáféréshez, ami a karbantartást vagy a szivattyú tisztítását is leegyszerűsíti.

  • Műgyantás kábelkiöntés: A szivattyú belseje teljesen vízmentes. Minden egyes vezetékszál műgyantával van kiöntve, így kábelsérülés esetén sem kerülhet víz a motorba.

  • Olajemelő mechanizmus: A csúszógyűrűs tömítés csúszófelületei minden helyzetben (függőlegesen, vízszintesen, ferdén, alacsony olajszint esetén) kielégítő olajkenést kapnak, így a szivattyú folyamatosan üzemeltethető száraz, ill. szörcsögő üzemmódban is motorleégés nélkül.

  •  Csúszógyűrűs tömítés: Nem közvetlenül a járókerék alatt helyezkedik el, hanem védve van egy kopóhüvely és egy ajakos tömítés által. Ez a megoldás az alkalmazástól függően legalább fél év – 1 év időtartamig teljesen elzárja a szennyezett folyadék útját a csúszógyűrűhöz.

  •  Zagyvédelem: Védőhüvely és „V” alakú kopógyűrű tartja távol a szennyeződéseket a tengelytől és a csúszógyűrűtől.

  • Egyszerű karbantartás: Hosszú élettartamuk mellett a Tsurumi termékei az egyszerű karbantartás és gyors javíthatóság jegyében vannak tervezve.

    Egyszerű, mégis robosztus felépítésük azt jelenti, hogy alapvető szerszámok (csavarhúzó, villáskulcs) segítségével szétszerelhetőek, valamint ezen műveletek elvégzéséhez csak alapképzésre van szükségük a technikusoknak.

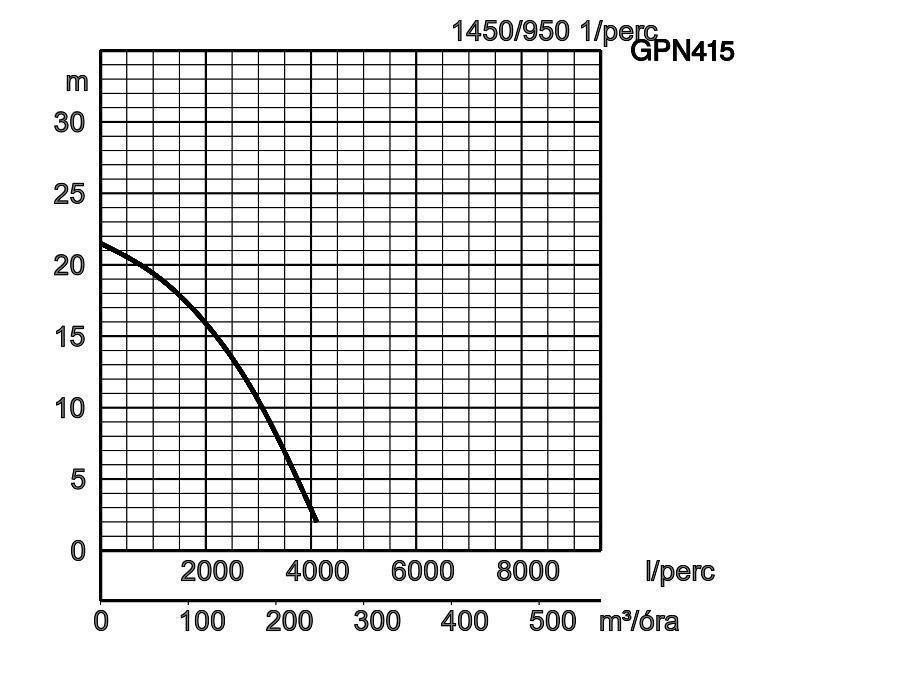

Gpn415 Jelleggorbe

Jelleggörbe

Max. szállítás: 4110 liter/perc

Max. emelési magasság: 21,5 m

Gpn Meretek

Méretek mm-ben:

W1: Minimális vízszintmagasság

Modell

A

A1

B

B1

D

H

W1

GPN415

617

518

481

328

451

879

295

Anyagminőség:

Kifolyócső ø, mm

80, 100, 150

Szivattyúzott folyadék

Folyadéktípus

Iszap, habarcs, homokot tartalmazó folyadék és/vagy bentonit

Hőmérséklet

0-40°C

Szivattyú

Komponensek

Járókerék

Nyitott típusú örvénykamrás járókerék

Tengely tömítés

Dupla mechanikus tömítés

Csapágyak

Zárt golyóscsapágy

Anyag

Járókerék

Krómacél öntvény

Ház

Szürke acél öntvény EN-GJL-200

Szívótárcsa

Krómacél öntvény

Tengely tömítés

Szilikon-karbid olajfürdőben

Motor

Típus, Pólusok

Indukciós motor, 4 pólusú

Motorvédelem (beépített)

Hőfokkapcsoló

Szigetelés

E szigetelési osztály, B szigetelési osztály

Kenés

Turbinaolaj (ISO VG32)

Fázis / Feszültség

3-fázis / 400V / 50Hz / direkt soros indítás

Anyag

Ház

Szürke acél öntvény EN-GJL-150

Tengely

Króm-molibdén acél (DIN 1.7220)

Kábel

Gumi, H07RN-F, Gumi, NSSHÖU
