Tsurumi KTVE szivattyúk

Tsurumi KTVE22.2

A Tsurumi KTVE22.2 kis tömegű 2,2 kW teljesítményű háromfázisú szivattyú 2" nyomócsonkkal. Homokos, iszapos, szennyezett vízhez elektródás szintkapcsolással.

  • szörcsögő üzemmód megengedett
  • kopásálló anyagok
  • speciálisan szigetelt kábelcsatlakozás
  • többszörös beázás elleni védelem
  • robosztus kialakítás
  • szárazonfutás megengedett
  • hosszú élettartam

Műszaki adatok, leírás

Motorteljesítmény: 2,2 kW
Kifolyócső átmérő: 50 mm
Tápfeszültség: 400 V
Max. emelési magasság: 24 m
Max. szállítás: 525 liter/perc
Tömeg: 25 kg
Szivattyúzható folyadék: esővíz, homokos víz, talajvíz, gyengén iszapos víz
Kábelhossz: 20 m
Max. szemcseátmérő: 8,5 mm
Járókerék típus: kopásálló félig-nyitott vortex
Opcionális szintkapcsoló: igen
Ktve33 7 50 Gewinde3
Raktárról szállítható

Videók

Ktv2 37 Gewinde3

Tsurumi KTV

Ktve33 7 50 Gewinde2

Tsurumi KTV széria

Letölthető dokumentumok

Kiegészítők

2" Storz csatlakozó
Storz-csatlakozó
Schlauch Feuerwehr
Tűzoltótömlő
Szivattyúra szerelhető úszókapcsoló
Építőipari szintkapcsoló
Pce Drehknebel
Motorvédő kapcsoló beépített forgásirányjelző LED-del, üzemi áramra beállított motorvédelemmel

Bemutatás

A Tsurumi KTV szivattyúk kis tömegüknek és méretüknek köszönhetően terjedtek el az építőiparban. Jól használhatóak építési területeken munkagödrök víztelenítésére, vagy például alagútfúrásnál a könnyű hordozhatóság miatt.

Az alumínium présöntvény motorház a tömeg csökkentése mellett kiváló hőátadást is eredményez. A számos egyedi japán műszaki megoldás mellett ebben is megtalálható a speciális olajemelő, amely biztosítja a csúszógyűrűs tömítés folyamatos kenését, amely által a szivattyú üzemeltethető száraz, illetve szörcsögő üzemmódban is.

A szívókosár furatainak átmérője 6 mm ami azt jelenti, hogy az ennél nagyobb szemcsés anyagokat nem engedi felszívni a szivattyú.

Az KTVE szivattyúk abban különböznek a sima KTV zagyszivattyúktól, hogy elektródás szintkapcsolóval vannak felszerelve. Az érzékelő elektródák detektálják a szivattyúzott folyadékot, és elindítják a szivattyút akkor is ha külső akadályok merülnek fel.

Kiegészítőként lehet rászerelni építőipari úszókapcsolót, valamint a folyadéktovábbításhoz Storz-csatlakozót illetve Storz-csatlakozós puhafalú ipari tűzoltótömlőt.

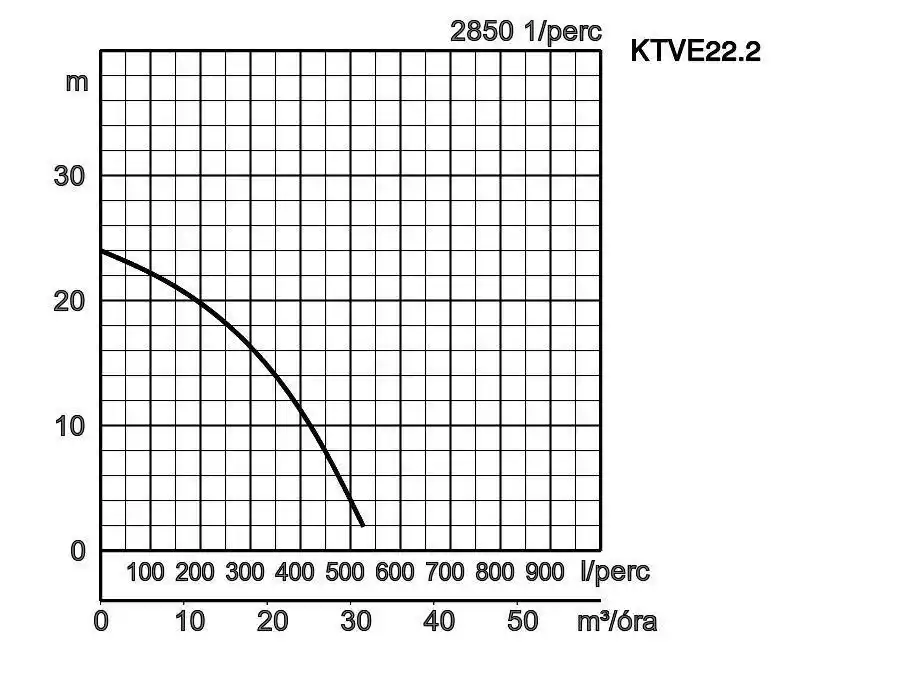

Ktve22 2 Jelleggorbe

Jelleggörbe

Max. szállítás: 525 liter/perc

Max. emelési magasság: 24 m

Ktve21 33 Meretek

Méretek

W1: Minimális vízszintmagasság

Modell

A

A1

B

B1

D

H

W1

KTVE22.2

240

187

482

400

240

486

265

Anyagminőség

Kifolyócső ø, mm

50, 80

Szivattyúzott folyadék

Folyadéktípus

Forrásvíz, esővíz, talajvíz, homokos víz

Hőmérséklet

0-40°C

Szivattyú

Komponensek

Járókerék

Örvénykamrás járókerék

Tengely tömítés

Dupla mechanikus tömítés

Csapágyak

Zárt golyóscsapágy

Anyag

Járókerék

Uretán gumi, Lágyvas öntvény EN-GJS-700-2

Ház

Szintetikus gumi

Tengely tömítés

Szilikon-karbid olajfürdőben

Motor

Típus, Pólusok

Indukciós motor, 2 pólusú

Motorvédelem (beépített)

Hőfokkapcsoló

Szigetelés

E szigetelési osztály

Kenés

Turbinaolaj (ISO VG32)

Fázis / Feszültség

3-fázis / 400V / 50Hz / direkt soros indítás

Anyag

Ház

Alumínium présöntvény

Tengely

Rozsdamentes acél EN-X30Cr13, Rozsdamentes acél EN-X6Cr13

Kábel

Gumi, H07RN-F

Kifolyócső csatlakozás

Menetes kifolyócső csatlakozás
