Tsurumi KTV2-37H

szörcsögő üzemmód megengedett
kopásálló anyagok
speciálisan szigetelt kábelcsatlakozás
többszörös beázás elleni védelem
robosztus kialakítás
szárazonfutás megengedett
hosszú élettartam

Motorteljesítmény: 3,7 kW
Kifolyócső átmérő: 50 mm
Tápfeszültség: 400 V
Max. emelési magasság: 33,8 m
Max. szállítás: 500 liter/perc
Tömeg: 36 kg
Szivattyúzható folyadék: esővíz, homokos víz, talajvíz, gyengén iszapos víz
Kábelhossz: 20 m
Max. szemcseátmérő: 8,5 mm
Járókerék típus: kopásálló félig-nyitott vortex
Opcionális szintkapcsoló: igen

Letölthető dokumentumok

Bemutatás

A Tsurumi KTV szivattyúk kis tömegüknek és méretüknek köszönhetően terjedtek el az építőiparban. Jól használhatóak építési területeken munkagödrök víztelenítésére, vagy például alagútfúrásnál a könnyű hordozhatóság miatt.

Az alumínium présöntvény motorház a tömeg csökkentése mellett kiváló hőátadást is eredményez. A számos egyedi japán műszaki megoldás mellett ebben is megtalálható a speciális olajemelő, amely biztosítja a csúszógyűrűs tömítés folyamatos kenését, amely által a szivattyú üzemeltethető száraz, illetve szörcsögő üzemmódban is.

A szívókosár furatainak átmérője 6 mm ami azt jelenti, hogy az ennél nagyobb szemcsés anyagokat nem engedi felszívni a szivattyú.

Kiegészítőként lehet rászerelni építőipari úszókapcsolót, valamint a folyadéktovábbításhoz Storz-csatlakozót illetve Storz-csatlakozós puhafalú ipari tűzoltótömlőt.

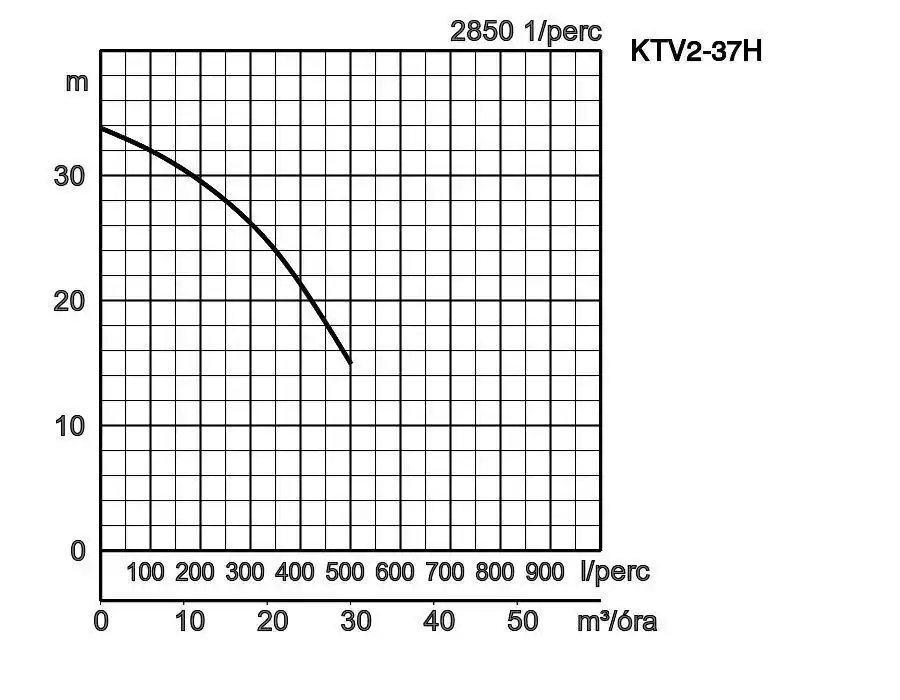

Jelleggörbe

Max. szállítás: 500 liter/perc

Max. emelési magasság: 33,8 m

Méretek

W1: Minimális vízszintmagasság

Modell	A	A1	B	B1	D	H	W1	Modell
KTV2-37H	285	211	510	387	285	510	90	KTV2-37H

Anyagminőség

Kifolyócső ø, mm			50, 80
Szivattyúzott folyadék	Folyadéktípus		Forrásvíz, esővíz, talajvíz, homokos víz
Szivattyúzott folyadék	Hőmérséklet		0-40°C
Szivattyú	Komponensek	Járókerék	Örvénykamrás járókerék
		Tengely tömítés	Dupla mechanikus tömítés
		Csapágyak	Zárt golyóscsapágy
	Anyag	Járókerék	Uretán gumi, Lágyvas öntvény EN-GJS-700-2
		Ház	Szintetikus gumi
		Tengely tömítés	Szilikon-karbid olajfürdőben
Motor	Típus, Pólusok		Indukciós motor, 2 pólusú
	Motorvédelem (beépített)		Hőfokkapcsoló
	Szigetelés		E szigetelési osztály
	Kenés		Turbinaolaj (ISO VG32)
	Fázis / Feszültség		3-fázis / 400V / 50Hz / direkt soros indítás
	Anyag	Ház	Alumínium présöntvény
		Tengely	Rozsdamentes acél EN-X30Cr13, Rozsdamentes acél EN-X6Cr13
		Kábel	Gumi, H07RN-F
Kifolyócső csatlakozás			Menetes kifolyócső csatlakozás
